提高立式數控銑床加工范圍案例分析

　　XK650立式數控銑床在XY向的*大行程分別為650mm和450mm，從理論上講，如果工件超出加工范圍,該機床就無法加工。但在實踐中，我發現，通過改變操作方法，加工范圍可以擴大。下面舉例說明。　

　　1 工件分析

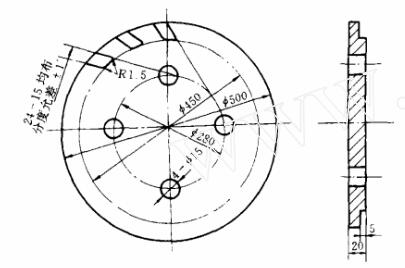

　　如圖所示，需銑削的部位是圓周均布的24個凹槽，分度允差±1°。 XK650立式數控銑床*大加工值徑為φ450mm，而工件的直徑為φ500mm,，顯然超出了機床的加工范圍。

　　2 加工方法

　　(1)在工作臺上先裝夾一臺φ450mm分度盤，其中心盡量往y軸負方向移動，以使工件裝到分度盤上之后能自由轉動，而不至于頂住床身。另外，要手搖移動工作臺，檢查Y方向是否能加工一半，X方向能否全部加工。

　　(2)調試好之后，編制圖形上半部分(圖形的一半)的程序，然后把圖形下半部分(即圖形另一半)旋轉180°，再編制另一個程序?！?/div>

　　(3)把工件裝夾在分度盤上找正，使工件的中心與分度盤中心重合。找正刀具中心，使銑刀的中心也與分度盤中心重合，即與工件中心也重合?！　?/div>

　　(4)從工件中心開始起刀，用第一個程序可加工出工件的上半部分，加工完后，銑刀仍停在工件中心，然后手搖分度盤，使工件旋轉180°固定，再用第二個程序即可加工出工件的剩余部分?！　?/div>

　　3 精度分析　　

　　圖樣要求凹槽的分度允差士1°，對一般的分度盤來說，這種精度可達到。若分度允差精度要求*高一些，則可選用高精度的分度盤?！　?/div>

　　4 方法特點　　

　　由上述可知，用此方法可將XK650立式數控銑床在Y方向的移動量由450mm加以擴大，若在分度盤下面再固定一塊墊板，即相當于增大工作臺的寬度，則移動量可擴大到650mm。
